Камеры кругового обзора Teyes 360 для CC4 Pro: полный обзор системы

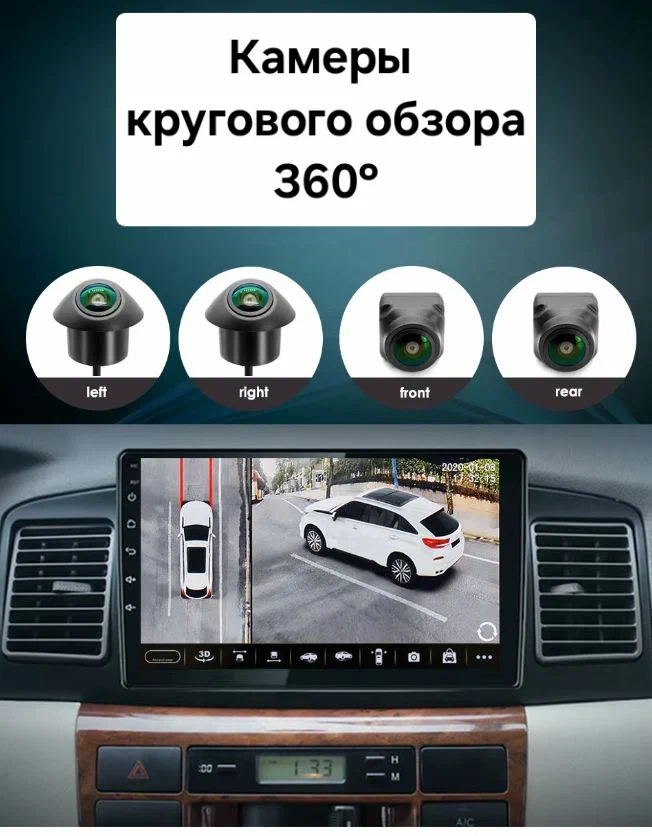

Teyes 360 — это система кругового обзора на базе четырёх AHD‑камер (аналоговых высокой чёткости), которые устанавливаются по периметру автомобиля: спереди, сзади и по бокам. Изображения с камер поступают на головное устройство CC4 Pro, где происходит «сшивка» кадров в единую панорамную картинку.
Ключевой момент: CC4 Pro имеет аппаратную поддержку AHD‑сигнала и встроенное ПО для обработки видеопотоков и построения Bird View. Это значит, что система не требует внешних блоков видеообработки — всё делается на уровне головного устройства.
Режимы работы
- Bird View (панорамный вид сверху). Автомобиль показан сверху, а окружающее пространство «сшито» из изображений всех четырёх камер. В этом режиме на картинку накладываются динамические линии траектории, учитывающие угол поворота руля (при наличии CAN‑подключения).
- Раздельный вид. На экране одновременно отображаются картинки с каждой из камер (обычно 2×2). Удобно для контроля конкретной зоны, например, при параллельной парковке.
- Вид с одной камеры. Классический режим заднего или переднего вида, который автоматически включается при включении соответствующей передачи.
- Комбинированные виды. Некоторые прошивки CC4 Pro позволяют выводить на экран вид сверху и одну из камер крупным планом — это полезно при манёврах в стеснённых условиях.
Совместимость и установка
Головное устройство CC4 Pro изначально спроектировано с учётом поддержки системы кругового обзора Teyes 360. В комплекте с камерами обычно идут:
- 4 камеры (передняя, задняя, левая и правая боковые);
- комплект кабелей;
- калибровочные маты;
- крепёжные элементы;
- карта активации функции 360° (если требуется).
Места установки и важные нюансы
- Передняя камера. Оптимальные варианты — в решётке радиатора, на эмблеме или в зоне над номерным знаком спереди. Важно, чтобы объектив не перекрывался капотом при максимальном угле открытия и не заливался водой при мойке.
- Задняя камера. Устанавливается в районе номерного знака, в ручке багажника или в плафоне подсветки номера. Нужно следить, чтобы камеру не перекрывали открывающиеся элементы (например, откидная полка багажника).
- Боковые камеры. Размещаются в корпусах зеркал или в зоне крыльев. Критически важно правильно выставить угол: он должен захватывать пространство непосредственно у бортов автомобиля, но не «смотреть» в колесо.
При установке нужно учитывать:
- Тип сигнала. Камеры Teyes 360 используют AHD‑сигнал (чаще всего 1080p). CC4 Pro должен быть настроен на соответствующий входной формат.
- Питание. Камеры питаются от 12 В. Питание можно брать от фонарей заднего хода (для задней камеры), от зажигания или от отдельных линий, управляемых через реле.
- Прокладка кабелей. Провода прокладываются по штатным каналам, избегая острых кромок и подвижных элементов. Для защиты используют гофру.
Калибровка системы
От точности калибровки напрямую зависит корректность «сшивки» изображения. Процедура выглядит так:
- Размещение калибровочных матов. Специальные маты с разметкой раскладываются вокруг автомобиля по инструкции производителя.
- Выравнивание по меткам. На экране CC4 Pro появляются контрольные точки, которые нужно совместить с линиями на матах.
- Сохранение параметров. После выравнивания система сохраняет параметры сшивки и углы камер.
- Проверка. Делается тестовый проезд или манёвр, чтобы убедиться, что линии траектории совпадают с реальными габаритами автомобиля.
Частые ошибки при калибровке:
- маты размещены не по инструкции (не на ровной поверхности, не на нужном расстоянии);
- автомобиль стоит на уклоне;
- камеры не зафиксированы жёстко и могут смещаться при вибрации.
Технические характеристики камер
| Параметр | Значение |
|---|---|
| Разрешение | Full HD (1920×1080) или выше (AHD‑формат) |
| Угол обзора | 170–180° у каждой камеры |
| Тип матрицы | AHD (аналоговая высокой чёткости) |
| Защита от влаги и пыли | IP67 (выдерживает мойку и дождь) |
| Ночное видение | Инфракрасная или LED‑подсветка |
| Температурный диапазон | от −30 до +70 °C |
| Питание | 12 В |
Приобрести камеры кругового обзора Teyes 360 для CC4 Pro можете в нашем онлайн-магазине.
Преимущества использования с CC4 Pro
- Удобство интерфейса. Управление режимами кругового обзора интуитивно понятно и доступно прямо с главного экрана устройства.
- Автоматизация. Система автоматически переключается между режимами: например, при включении задней передачи сразу выводится вид сзади или панорамный режим.
- Наглядность. Динамические линии траектории движения, накладываемые на изображение, помогают точнее оценивать траекторию манёвра.
- Совместимость с другими функциями. Круговой обзор можно использовать параллельно с навигацией или другими приложениями на CC4 Pro.
- Поддержка CAN‑данных. При корректном подключении к CAN‑шине автомобиля система учитывает угол поворота руля, что делает линии траектории более точными.
Практическое применение
На практике система Teyes 360 особенно полезна в следующих ситуациях:
- Парковка в узких местах. Панорамный вид позволяет точно оценить расстояние до препятствий со всех сторон.
- Выезд с парковки задним ходом. Система помогает вовремя заметить приближающийся транспорт или пешеходов.
- Движение по бездорожью. Контроль пространства вокруг автомобиля помогает избежать наезда на камни, ямы или другие препятствия.
- Маневрирование с прицепом. Вид сверху упрощает контроль траектории движения прицепа.
- Параллельная парковка. Раздельный вид и динамические линии помогают точно рассчитать манёвр.
Дополнительные советы
- Регулярное обслуживание. Раз в сезон проверяйте крепление камер и состояние разъёмов — вибрация и перепады температур могут ослабить соединения.
- Очистка объективов. Используйте мягкую ткань и специальные средства для оптики. Избегайте абразивных материалов.
- Защита от конденсата. В некоторых случаях внутри корпуса камеры может скапливаться конденсат. Если это происходит регулярно, стоит проверить герметичность уплотнителей.
- Резервное копирование настроек. Некоторые версии прошивок CC4 Pro позволяют сохранять параметры калибровки. Это пригодится при сбросе настроек или обновлении ПО.
